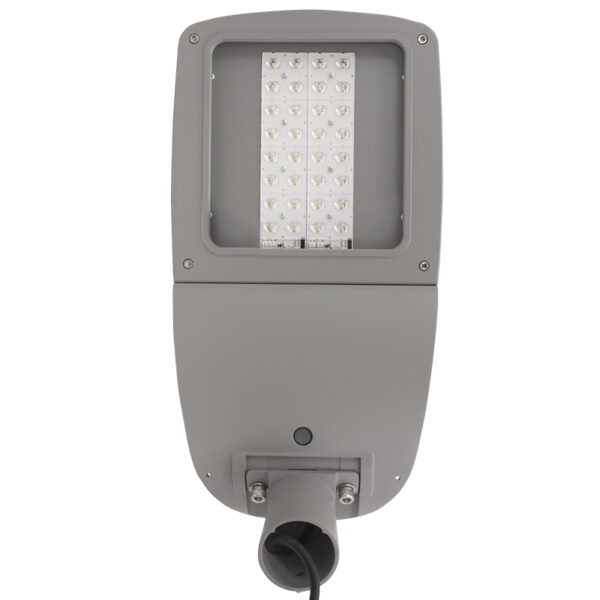

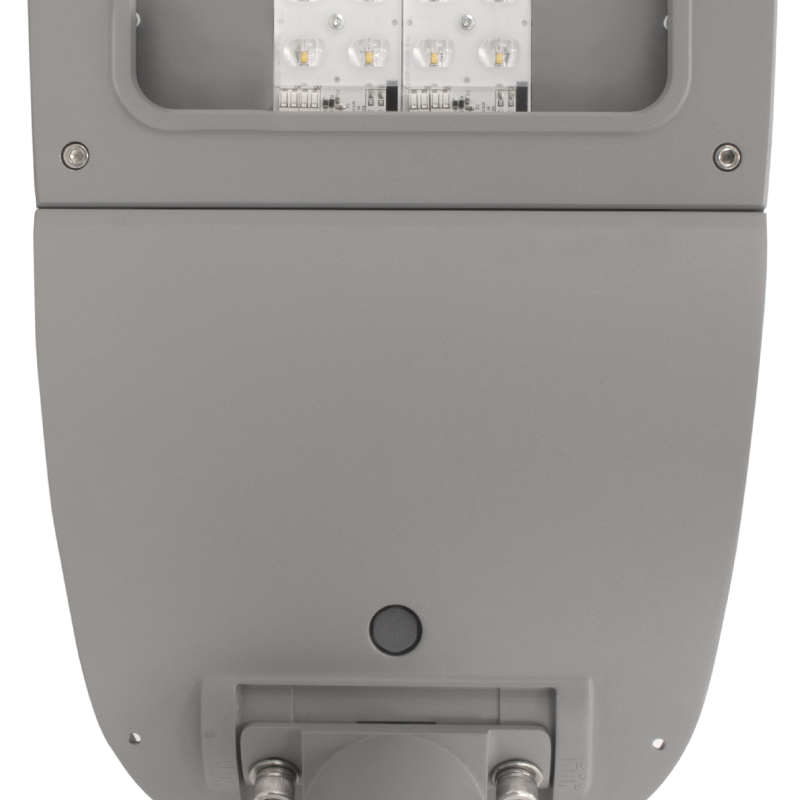

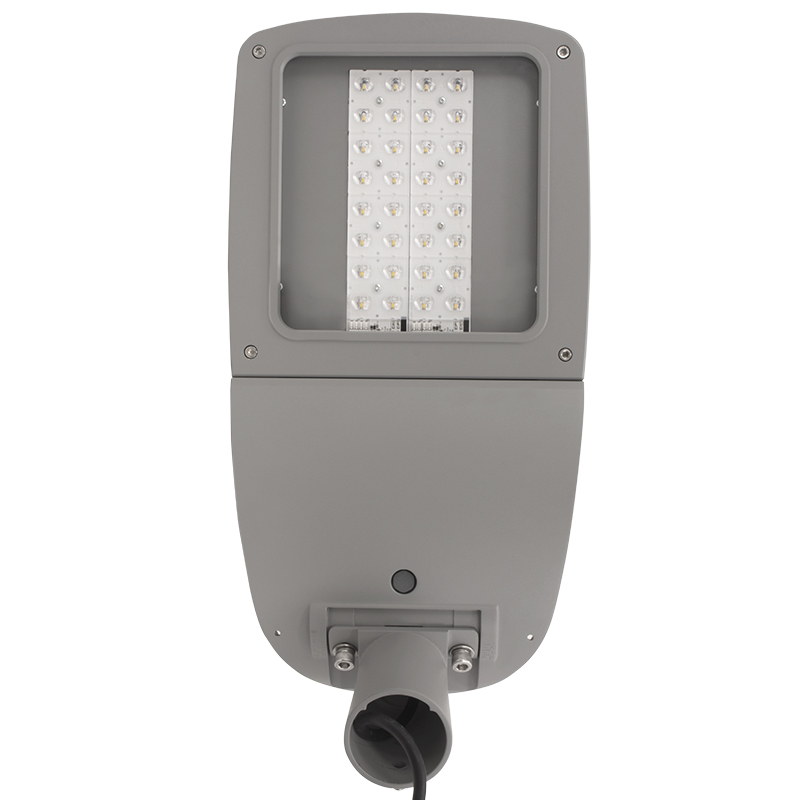

ABBY

Inversión rentable. La mejor solución para entornos urbanos y residenciales.

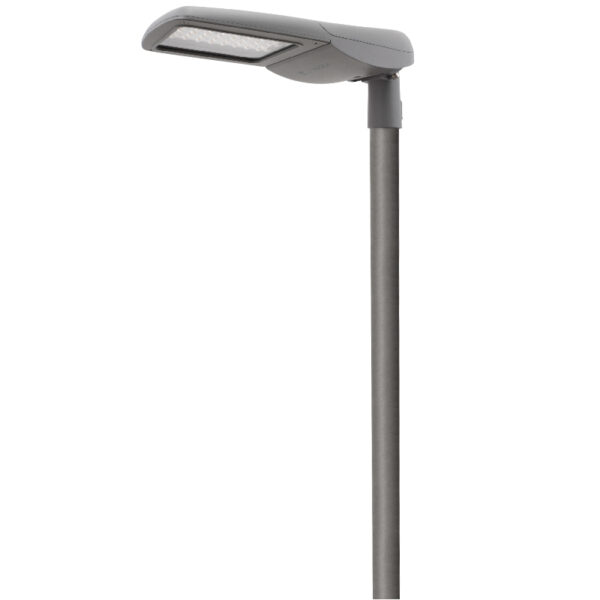

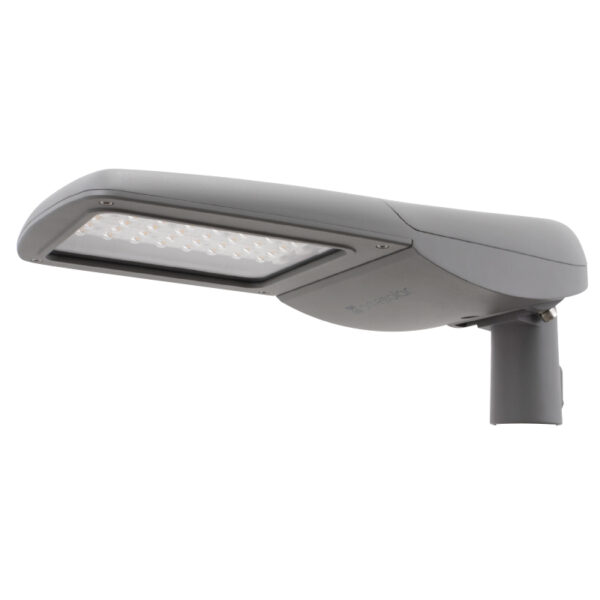

La luminaria ABBY combina LEDs de alta eficacia y baja corriente nominal con un elegante diseño sin aletas de disipación vistas, por ello es un punto de referencia para aplicaciones de alumbrado vial en entornos residenciales y urbanos como carriles bici, vías peatonales, carreteras, aparcamientos.

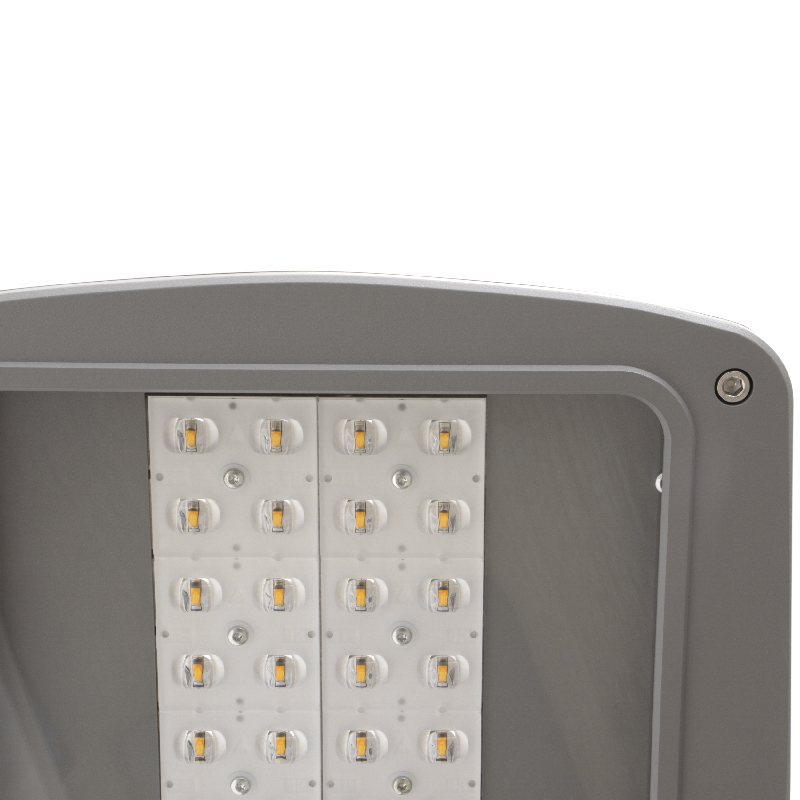

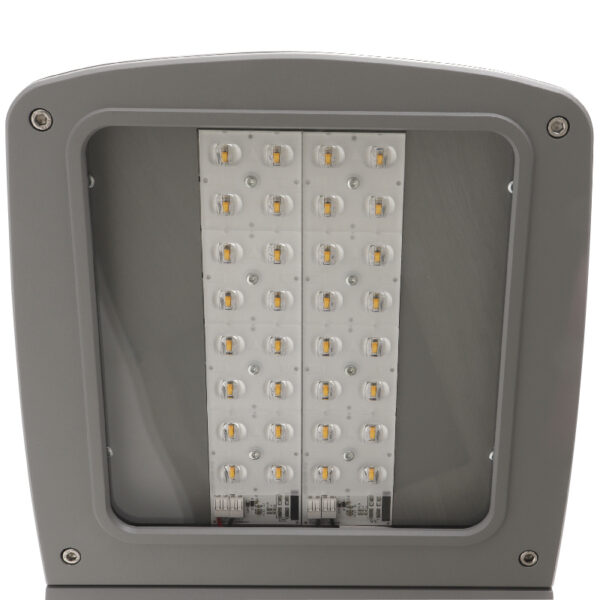

Su grupo óptico se compone de módulos LEDs según el estándar Zhaga Book 15, posibilitando la adición de multitud de ópticas de tamaño 50x50mm 2×2, entre las que destacan las fotometrías exclusivas para paso de cebra y las fotometrías de control de luz trasera intrusa, que junto a su amplio rango de potencias y distintas opciones de temperatura de color, permiten al modelo ABBY adaptarse a las necesidades lumínicas de todas las tipologías de vías.

La eficiencia y versatilidad de la luminaria ABBY se optimizan al permitir la conectividad de los distintos receptores dimables como son nodos internos, Nema ANSI CI136.41 y Nema Book 18, para una telegestión adaptada a cada escenario y abierta a las distintas tecnologías de comunicación.

Descripción

Garantía 5 años *

PCA / 2700 / 3000 / 4000

PC Ámbar Certificado IAC

2700K Certificado IAC

IRC >70 / >90

Clase I

Clase II

Driver TRIDONIC

Anticorrosión C4

Telegestión

Reprogramación desde cabecera

100 - 50 70 % VM Artesolar

 * A concretar según proyecto.

Información técnica

Índice de protección IP

66

Índice de protección IK

10

Temperatura de color

PC ÁMBAR / 2700K / 3000K / 4000K

IRC

IRC >70 / >90

Configuración de control estándar

Driver Excite Tridonic
DALI 2
Regulación de hasta 8 escalones
Regulación en cabecera o a través de la línea de alimentación

Alimentación nominal

198 – 264 Vac. 50 / 60 Hz

Protección contra sobretensiones

20 kV

Clase de aislamiento eléctrico

Clase I / Clase II

Tratamiento anticorrosivo opcional

C4 Altas Áreas Costeras con moderada salinidad y piscinas con cloro

Ventajas

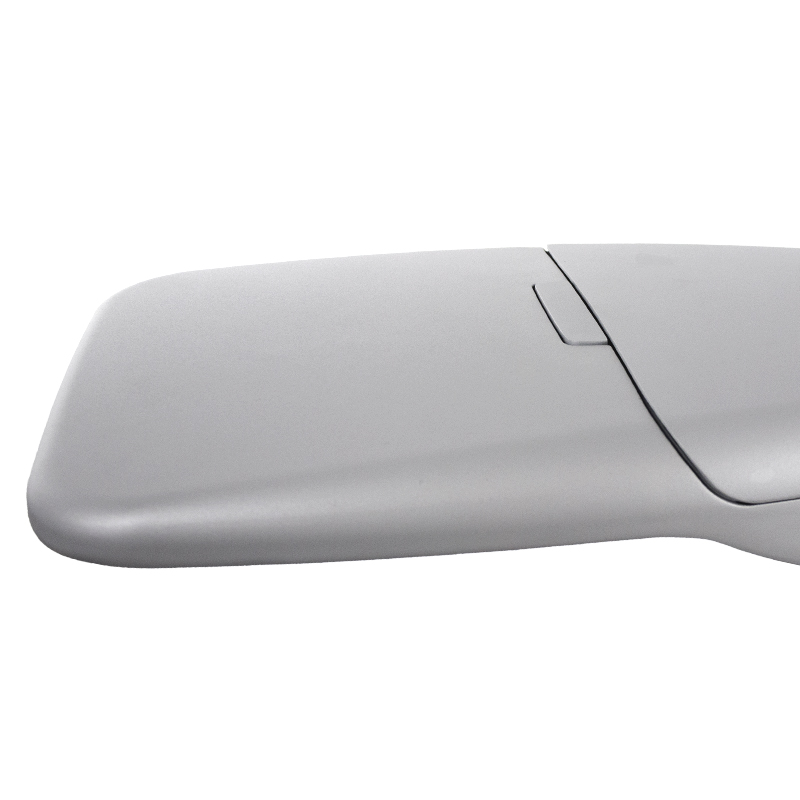

Marco de aluminio

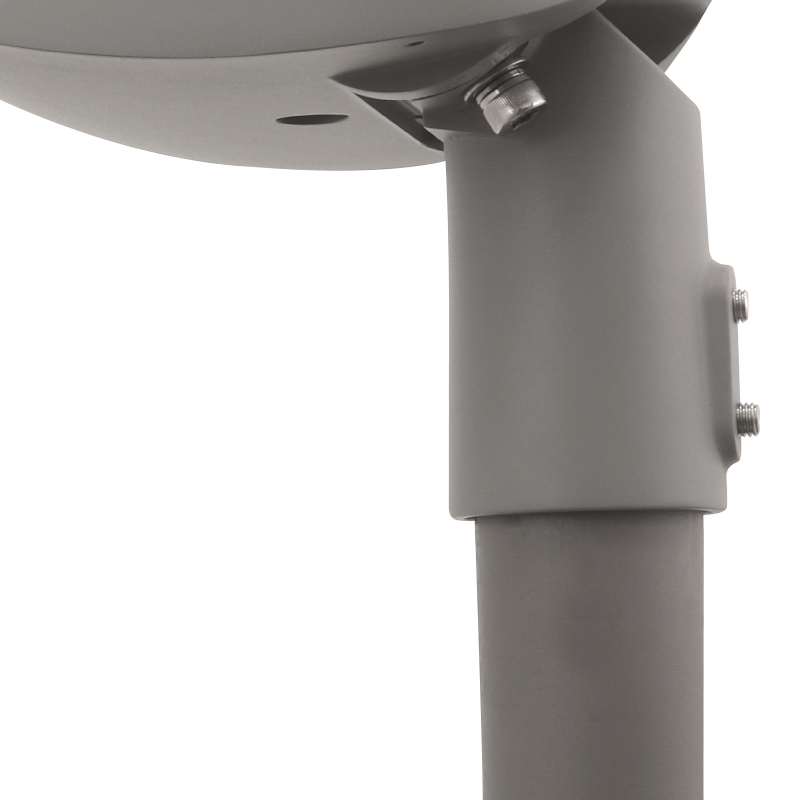

Fácil instalación

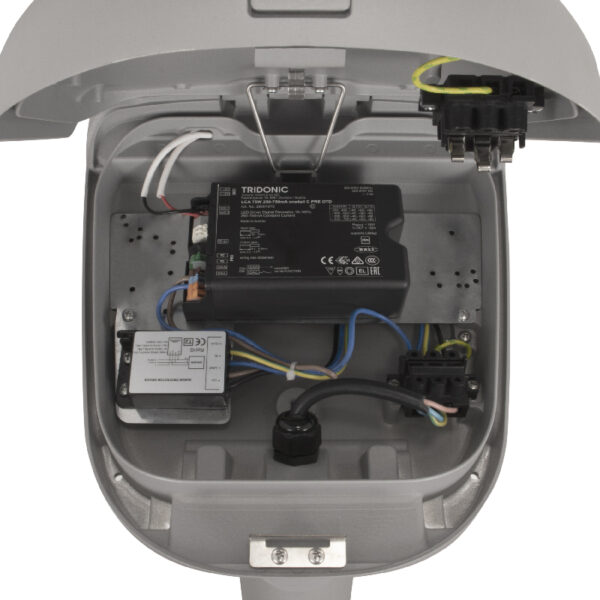

Compartimento de auxiliares separado

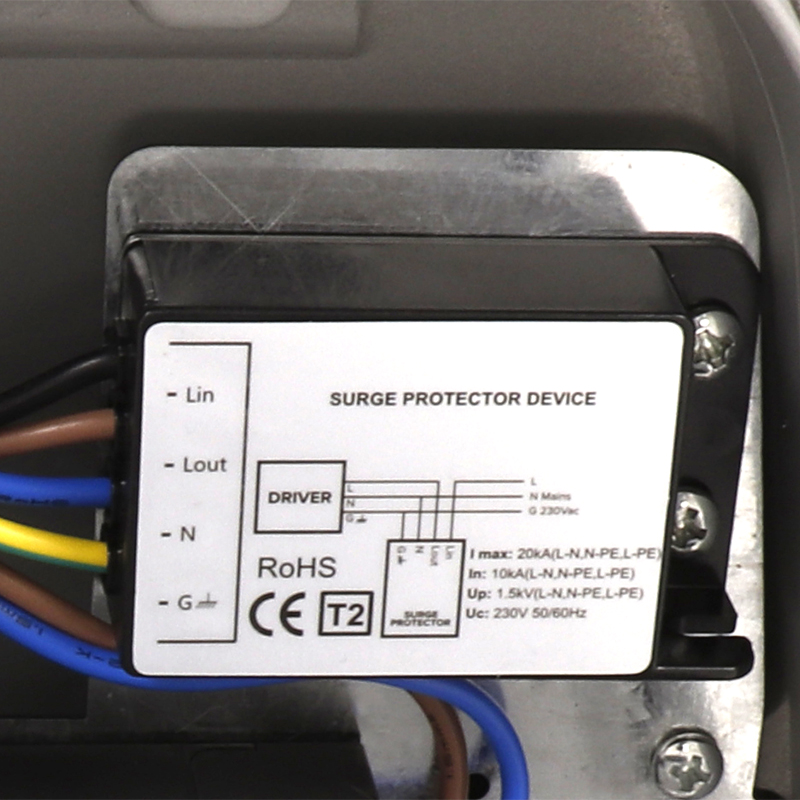

Protector de sobretensiones 20 kV

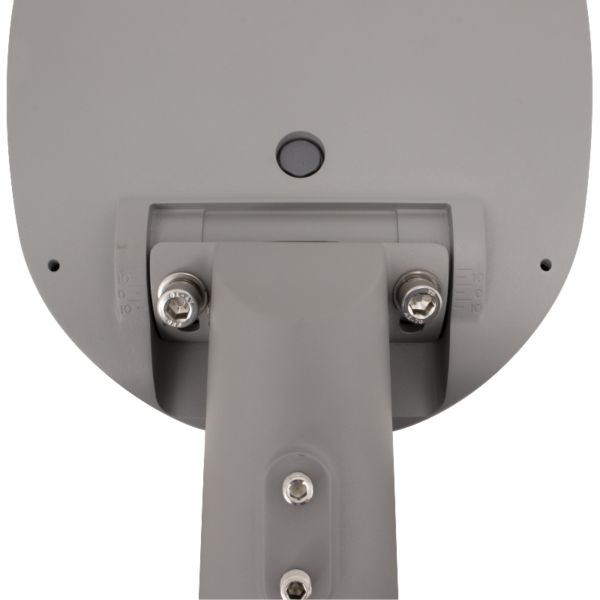

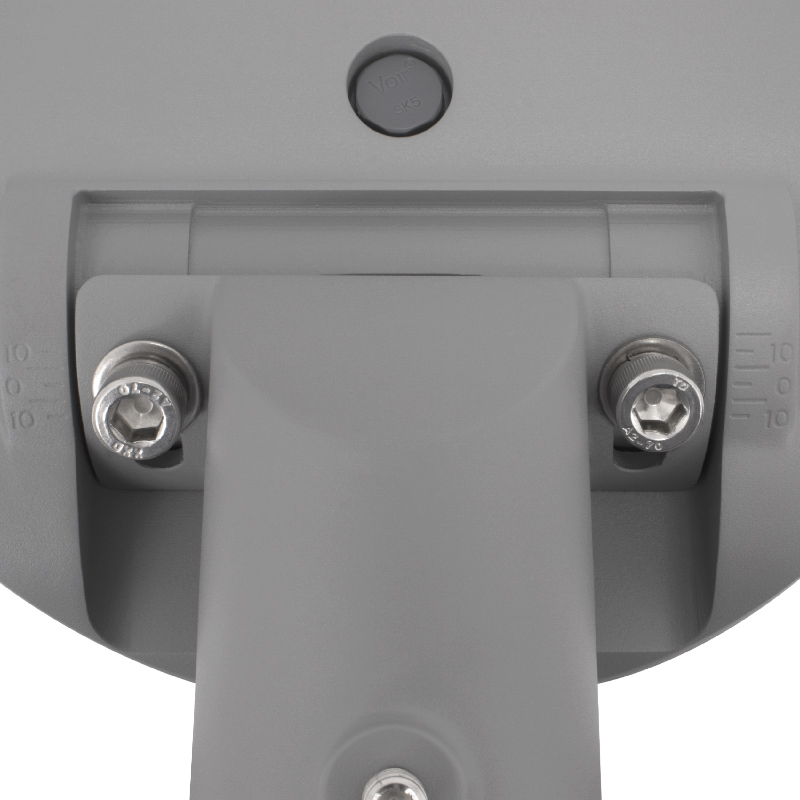

Rótula graduada

Lentes universales 2x2

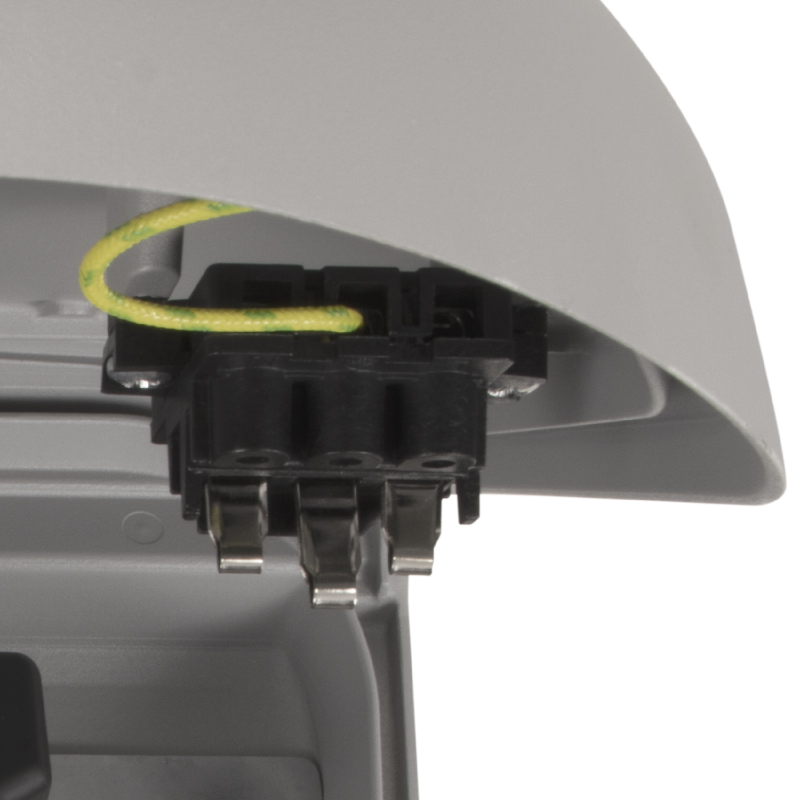

Desconexión directa en apertura

Apertura manual sin herramientas

Válvula anticondensación

Dimensiones | Montaje
[wptb id=11585]
Ejemplos de curvas fotométricas

Estándar

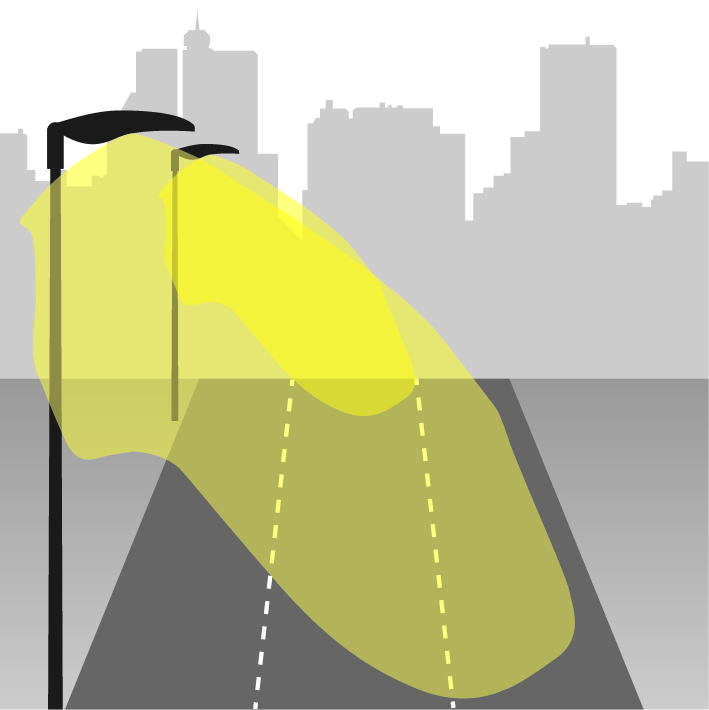

Vial ancho con disposición bilateral

STW

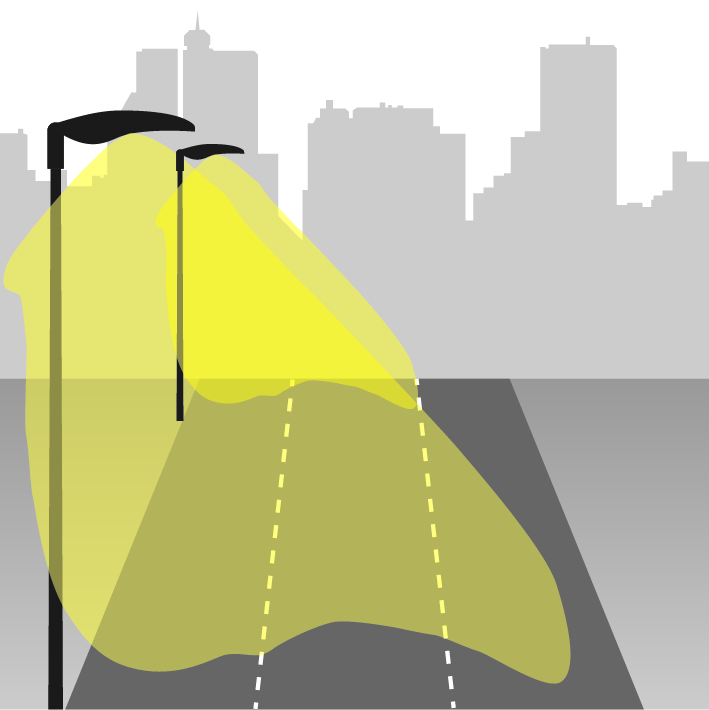

Vial ancho con interdistancia reducida

STU

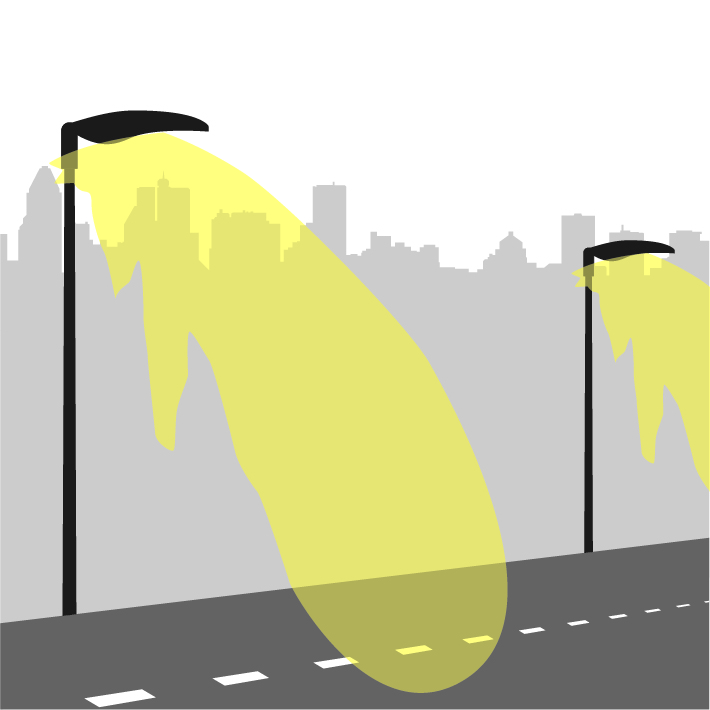

Vial medio con gran interdistancia

T2A

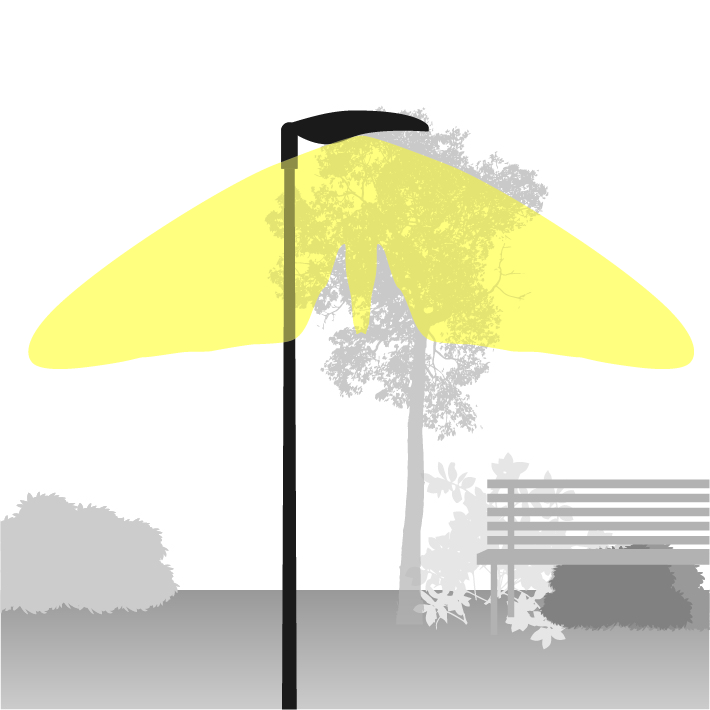

Parques, plazas y parkings

T1

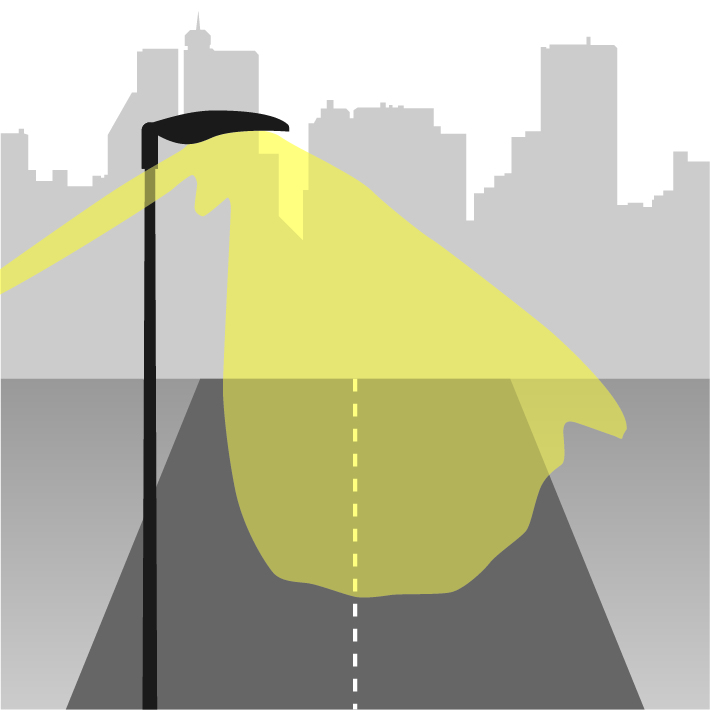

Vial ancho con grandes aceras

T3

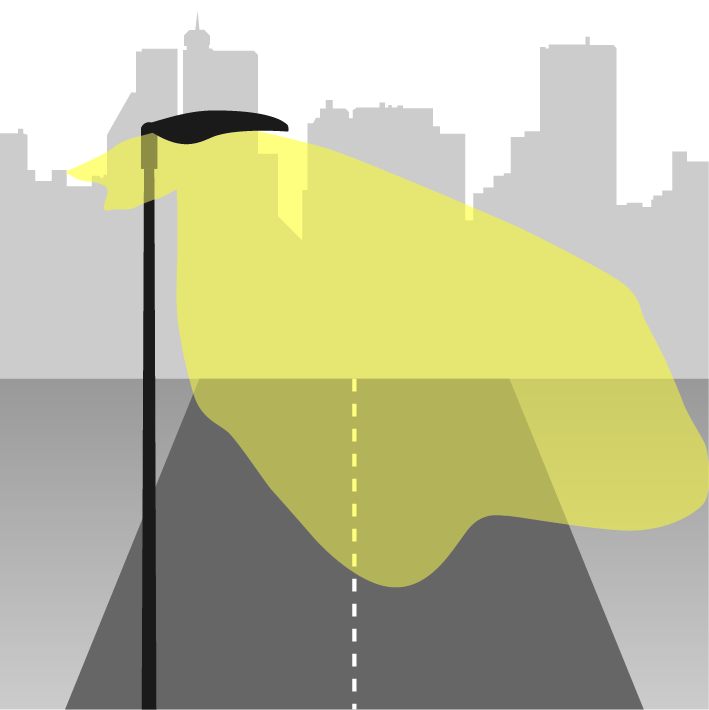

Vial ancho con disposición unilateral

T4

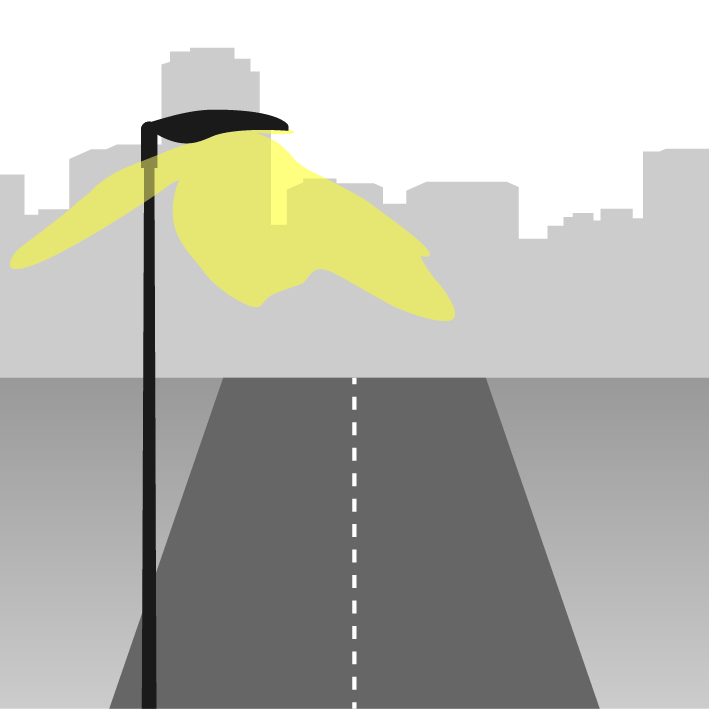

Vial intermedio con extra interdistancia

XW

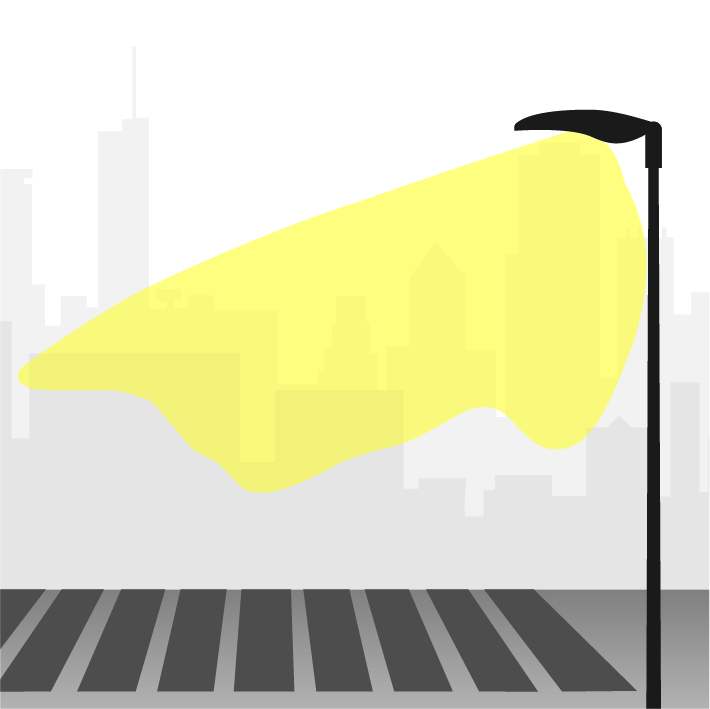

Pasos de peatones

Pasos de cebra

PCD

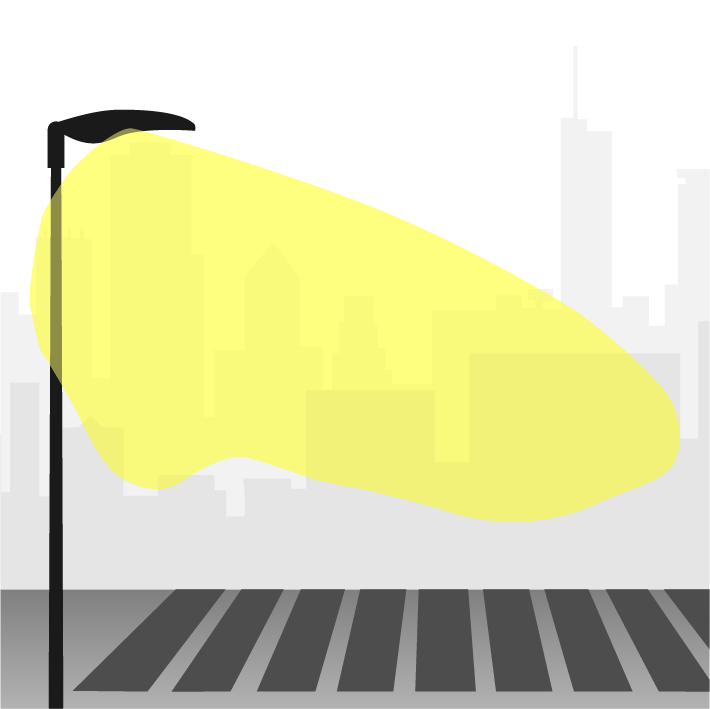

Pasos de cebra

PCI

Referencias

Abby 1

[wptb id=11566]

Abby 2

[wptb id=11567]

Abby 3

[wptb id=11568]

 * Existe una tolerancia del +/- 7% en los valores de eficacia indicados.

Accesorios recomendados

Telegestión 5Pins / 7Pins

[wptb id=11664]
[wptb id=11666]

Telegestión Zhaga Book 18

[wptb id=11667]
[wptb id=11668]
Descargas

Ficha técnica

Descarga aquí la ficha técnica del producto

Archivos fotométricos

Descarga aquí los archivos fotométricos

Debes iniciar sesión o registrarte como usuario para descargar el archivo fotométrico

Iniciar sesión Registrar

¿Dudas?





    He leído y acepto la política de privacidad

    Parque

    Paseo marítimo

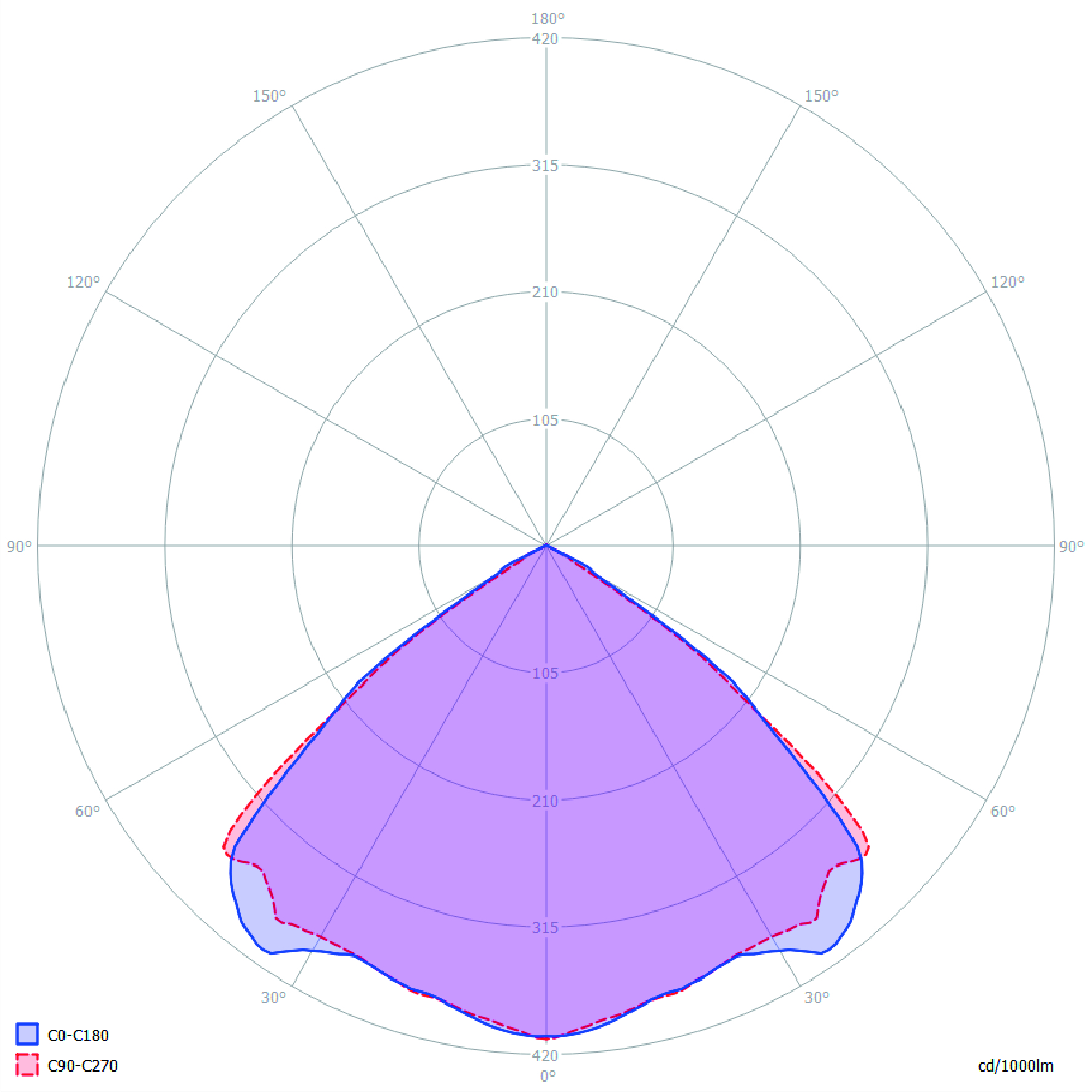

    ROT

    Vial intermedio

    T2S

    Parque

    Paseo marítimo

    ROT

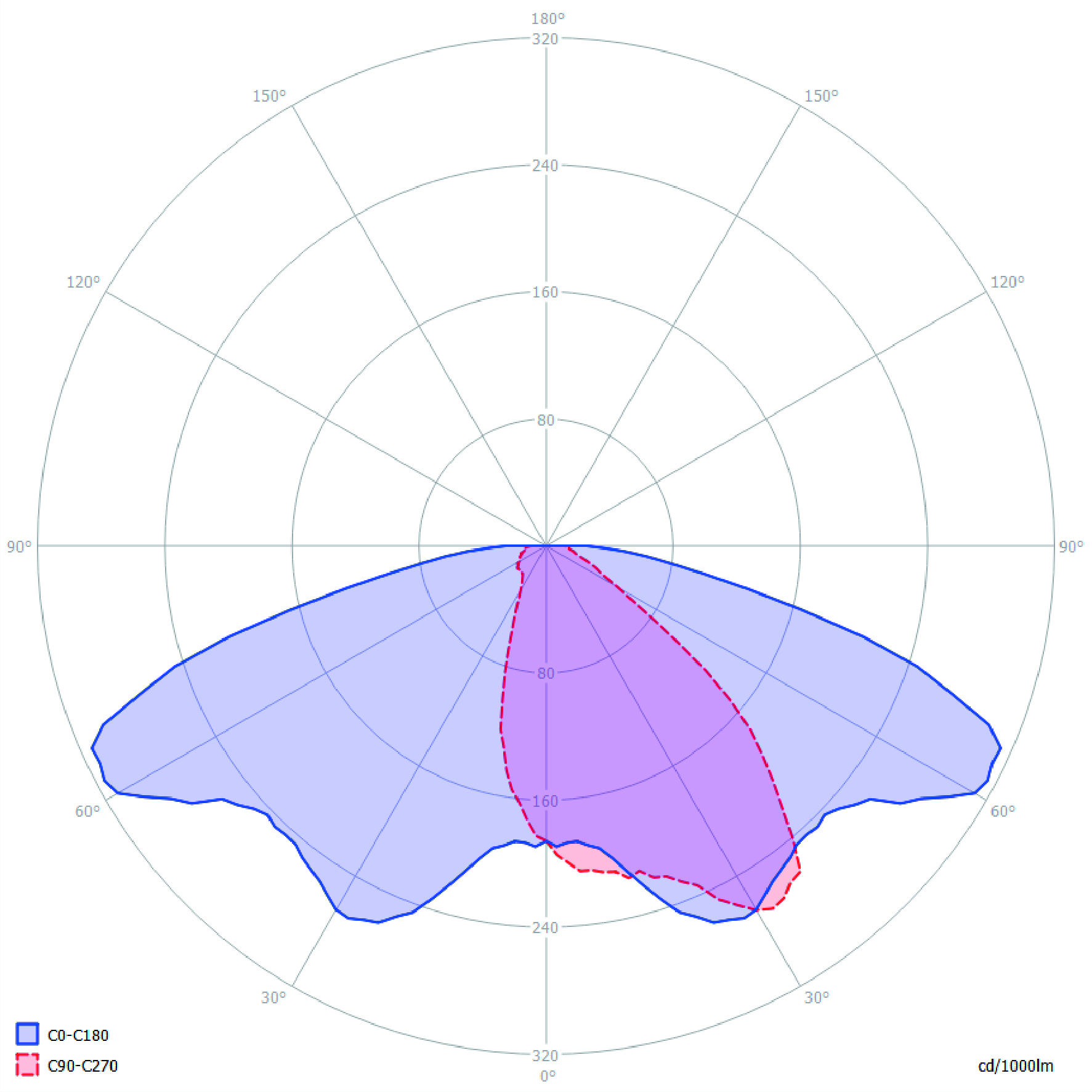

    Vial intermedio
